microHAM ARCO Junior
Univerzalni kontroler rotatorja za skoraj vse tipe antenskih rotatorjev – ročno upravljanje na sprednji strani ali daljinsko preko računalnika, tablice in telefona. Vgrajen VNC omogoča popoln prikaz zaslona in upravljanje od kjerkoli (tudi preko interneta).
Hiter povzetek
Namig: nastavitev in kalibracija sta menijsko vodeni, brez odpiranja ohišja – tudi kompenzacija izgub na kablih motorja.
Fotografije
Klik za povečavo (lightbox)
Opis in izkušnja

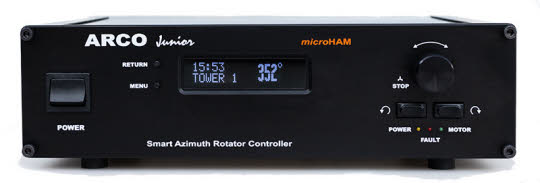

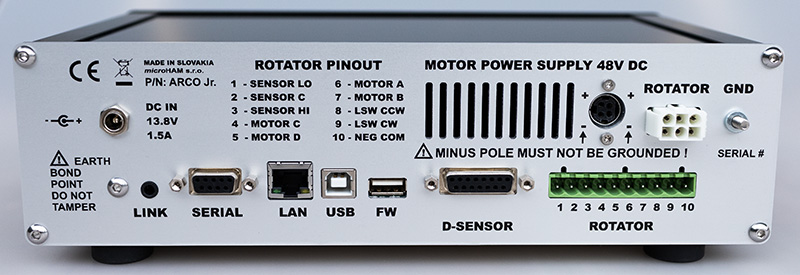

ARCO Junior podjetja microHAM je univerzalna krmilna enota za skoraj vse tipe antenskih rotatorjev. Uporablja se lahko ročno preko tipk na sprednji strani ali udobno preko računalnika, tablice ali pametnega telefona. Na voljo so USB-B, klasični serijski vmesnik RS-232, ter omrežna povezava (Ethernet) za integracijo v obstoječo postajno mrežo.
Za napajanje motornega pogona ARCO Jr. potrebuje ločeno zunanjo 48-V napajalno enoto, medtem ko logika kontrolerja uporablja zunanji napajalnik ~13.5 V DC. Opcijski stikalni napajalniki so primerni za večino rotatorjev: model 90 W (48V/1.87A) za tipične Yaesu/Prosistel 61D, ter močnejši 220 W (48V/4.6A) za zahtevnejše rotatorje (npr. Prosistel 71D, DXE RT4500, M2 Orion).
Vse nastavitve rotatorja – tudi kompenzacija izgub na motornih kablih – so menijsko vodene preko VNC, zato ni treba odpirati ohišja in spreminjati notranjega ožičenja.
Vgrajen VNC strežnik prikaže identičen zaslon ARCO Jr. na monitorju računalnika, tablice ali telefona in omogoča popoln nadzor rotatorja (ter tudi antenskih stikal preko ARXC modulov), lokalno ali preko interneta.
Firmware ponuja številne zaščitne funkcije, jasna opozorila in sporočila o napakah pa olajšajo iskanje ter odpravo težav,
če se kdaj pojavijo. V praksi je sistem zasnovan tako, da je upravljanje rotatorja hitrejše, bolj zanesljivo in
predvsem bolj “pametno” – idealno za sodobno postajo.
Opremo za test je omogočil:
KONEKT Bojan Sep s.p.
Specifikacije (povzetek)
- Univerzalna podpora za skoraj vse vrste rotatorjev (AC/DC motorji) in senzorjev pozicije.
- Upravljanje: tipke na sprednji strani + PC / tablica / telefon.
- Vmesniki: LAN (Ethernet), USB-B, RS-232.
- VNC daljinski zaslon in upravljanje (lokalno ali preko interneta).
- Napajanje logike: zunanji ~13.5 V DC napajalnik.
- Napajanje motorja: zunanji 48 V DC napajalnik (ločeno).
- Zaščitne funkcije v firmware-u in jasna diagnostika napak.
